Zawory kulowe

07.000 zawór kulowy manometryczny

CHARAKTERYSTYKA
temperatura (°C) MIN -60 ° °C
MAX 200 ° °C
ciśnienie (BAR) ciśnienie robocze 40
medium ciecze czyste, gazy, powietrze, olej, woda morska
przyłącze gwintowane M 20 x 1,5
BUDOWA
NR ELEMENT MATERIAŁ
1 dzwignia stal AISI 304
2 nakrętka stal AISI 304
3 korpus stal AISI 304/316L
4 kula stal AISI 304/316L
5 uszczelnienie PTFE/ PTFE + C
6 docisk stal AISI 304/316L
WYMIARY GABARYTOWE
Nr zamówieniowy DN L1 (mm) L2 (mm) L3 (mm) L4 (mm) L5 (mm) Masa
07.010 10 140 120 45 35 20 x 1,5 0,35

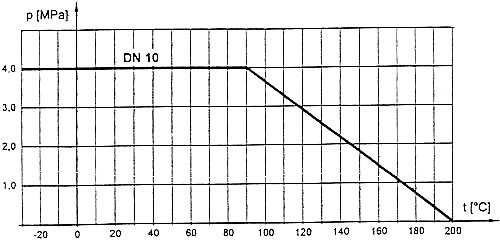

WYKRES p-t
