Zawory kulowe

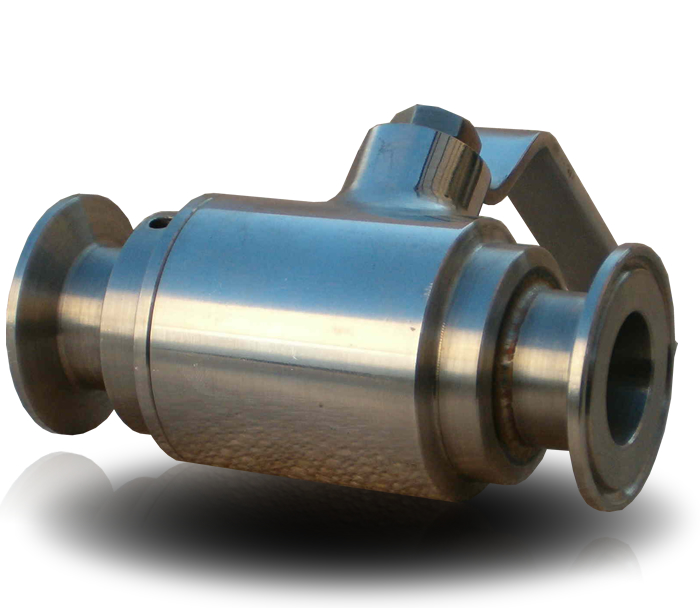

01.000 zawór kulowy kołnierzowy

CHARAKTERYSTYKA
temperatura (°C) MIN -60 ° °C
MAX 200 ° °C
ciśnienie (BAR) ciśnienie robocze 40
medium ciecze czyste, gazy, powietrze, olej, woda morska
przyłącze kołnierzowe
BUDOWA
NR ELEMENT MATERIAŁ
1 dźwignia AISI 304
2 nakrętka stal AISI 304
3 korpus stal AISI 304/316L
4 kula stal AISI 304/316L
5 uszczelnienie PTFE/ PTFE + C
6 docisk stal AISI 304/316L
WYMIARY GABARYTOWE
Nr zamówieniowy DN Odmiana L1 (mm) L2 (mm) L3 (mm) L4 (mm) Masa (kg)
01.010 10 A 40,5 41 120 65 60 1,35
01.015 15 A 40,5 41 120 65 65 1,45
01.020 20 A 47,5 140 70 75 2,25
01.025 25 A 54,5 140 75 85 3,15
01.032 32 B 84 130 100 100 4,20
01.040 40 B 86 155 100 110 5,35
01.050 50 B 101 205 110 125 7,40
01.065 65 B 123 260 130 145 10,60
01.080 80 B 126 260 150 160 16,50
01.100 100 (owiercenie DN 16) B 292 260 126 180 34
WYKRES p-t
