Zawory kulowe

06.000 zawór kulowy z gwintem WZ

CHARAKTERYSTYKA
temperatura (°C) MIN -60 ° °C
MAX 200 ° °C
ciśnienie (BAR) ciśnienie robocze 40
medium ciecze czyste, gazy, powietrze, olej, woda morska
przyłącze mufowe z gwintem calowym wewnętrznym

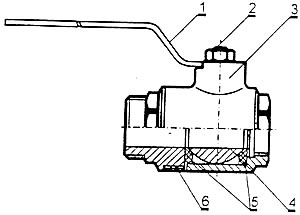

BUDOWA
NR ELEMENT MATERIAŁ
1 dzwignia stal AISI 304
2 nakrętka stal AISI 304
3 korpus stal AISI 304/316L
4 kula stal AISI 304/316L
5 uszczelnienie PTFE/ PTFE + C
6 docisk stal AISI 304/316L
WYMIARY GABARYTOWE
Nr zamówieniowy DN gwint L1 (mm) L2 (mm) L3 (mm) masa (kg)
06.010 10 7/8'' x 1/2'' 75 120 45 0,65
06.015 15 1/2" x 3/4" 75 120 45 0,70
06.020 20 3/4" x 1" 83 140 65 0,85
06.025 25 1" x 5/4" 97 140 75 1,15
WYKRES p-t
